# 模拟单个设备接入案例

# 接入案例大致流程

暂时使用mqtt客户端模拟设备

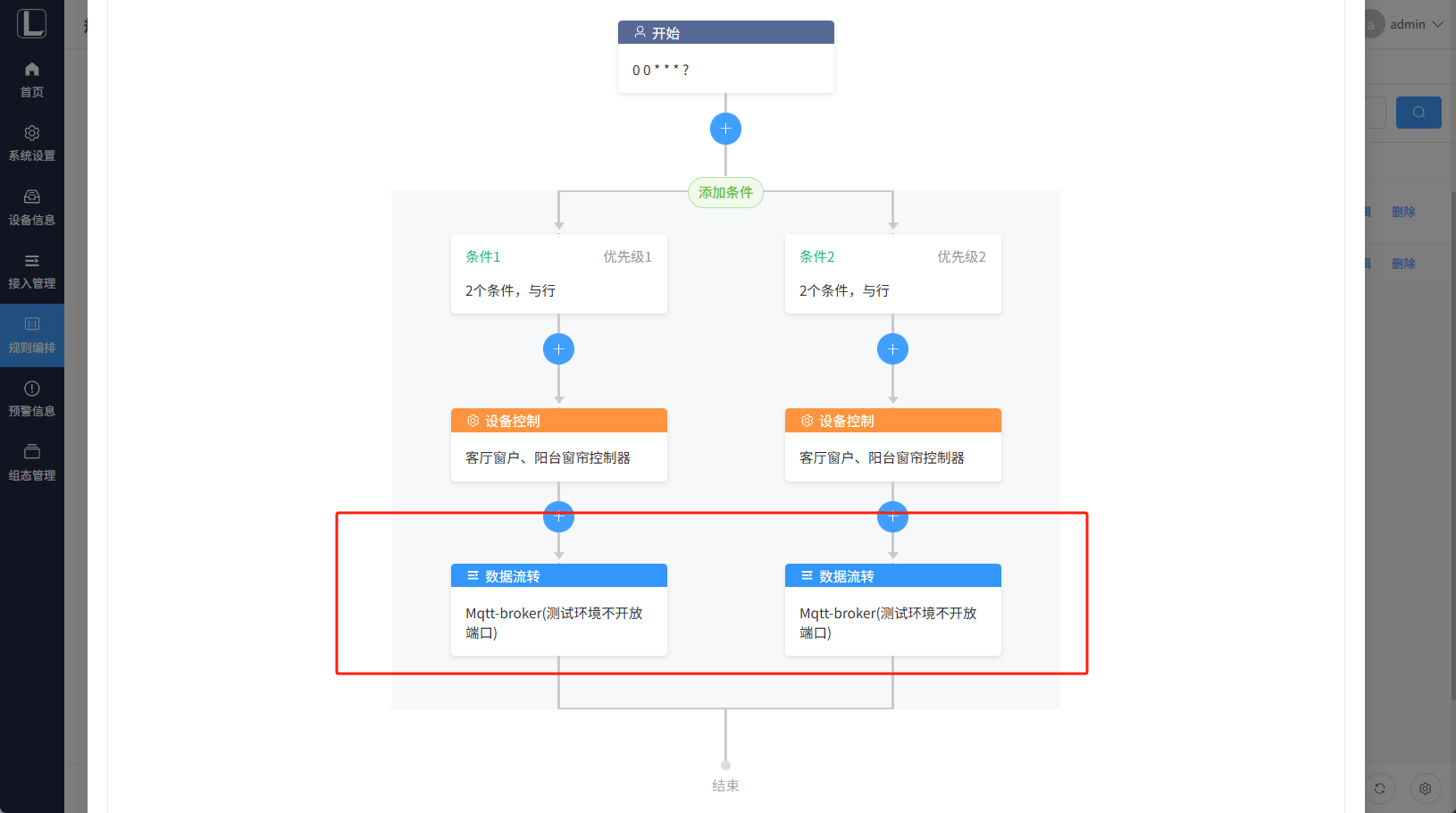

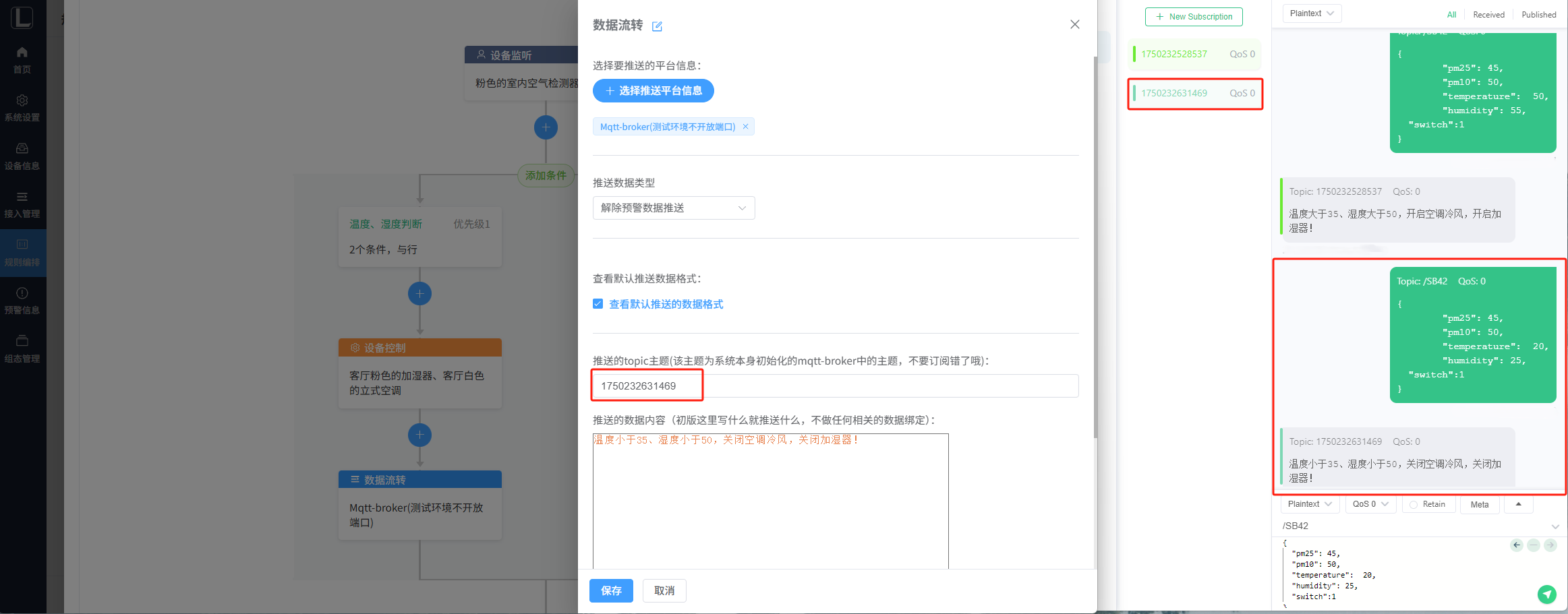

① 新增产品，维护产品物模型 ② 新建设备，维护设备物模型、维护功能 ③ 新建设备分组，分组绑定设备 ④ 新建情景模式，配置情景模式开始节点信息、条件节点信息、动作节点信息、数据转发节点信息

# 1、新增产品

1、新增产品

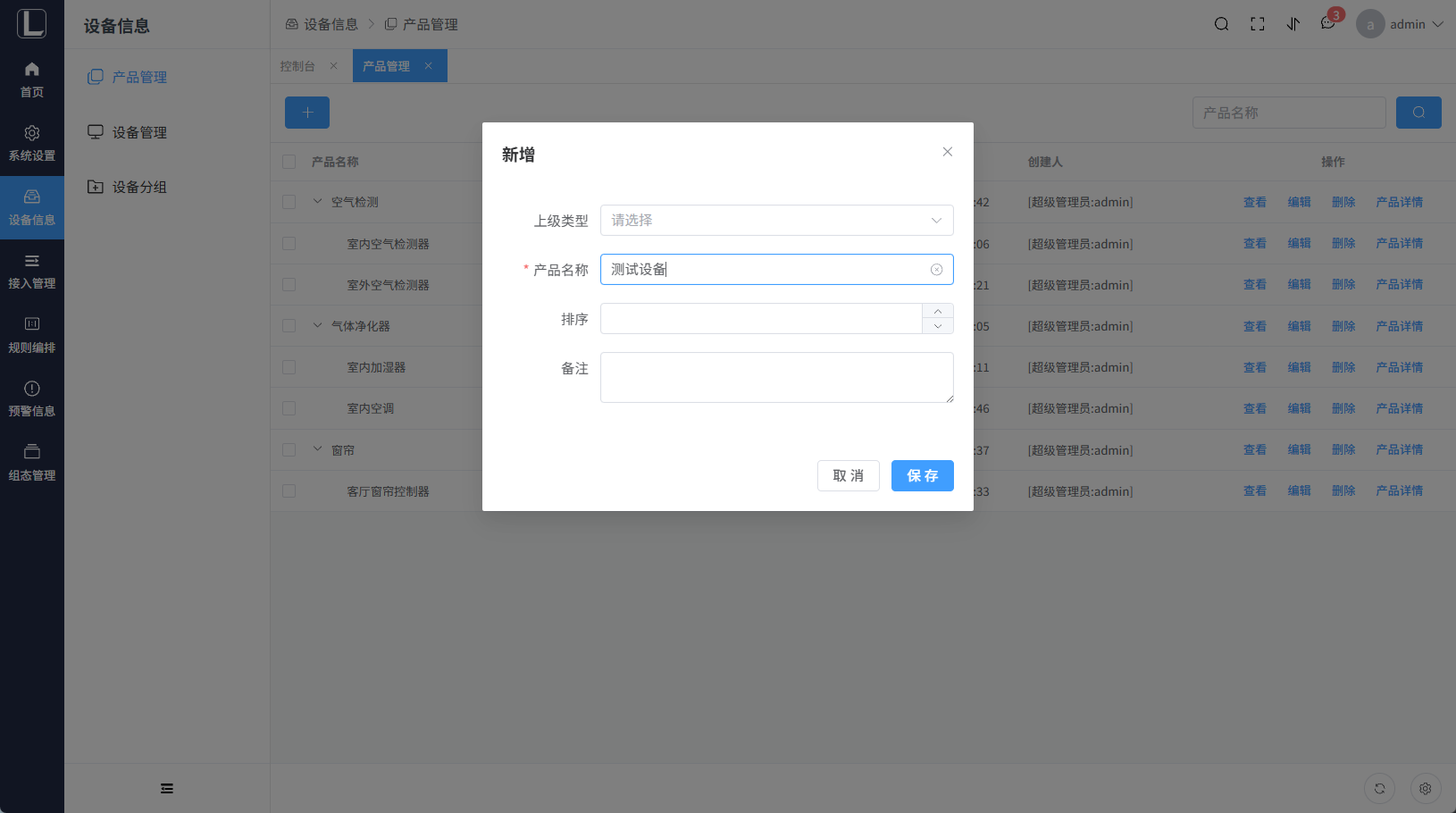

新增产品名称：这里以空气检测为例，我这里是创建的空气检测大类，大类下面创建了具体的产品

新建完设备之后，维护产品的物模型，下面以空气检测为例：

其中有pm2.5、pm10、温度、湿度以及开关属性

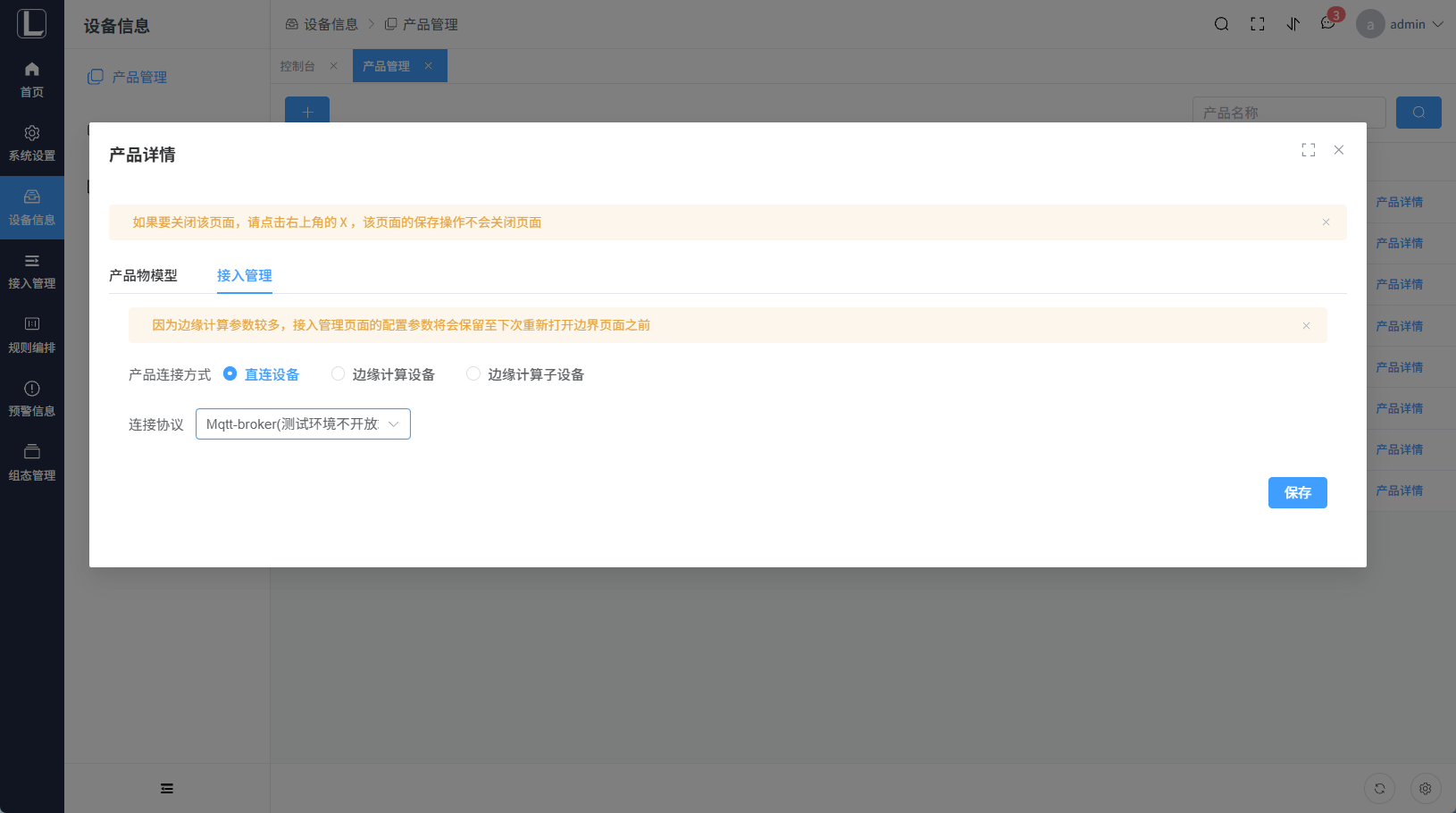

2、设备产品的连接方式，我这里是选择的mqtt直连，默认的直接使用mqtt连接，客户端是：sb+设备id，对应的主题是：/SB+设备id；前缀信息可以进入到前缀配置中进行修改，我这里是为了省事以‘设备’的简称来做的前缀。

# 2、新建设备

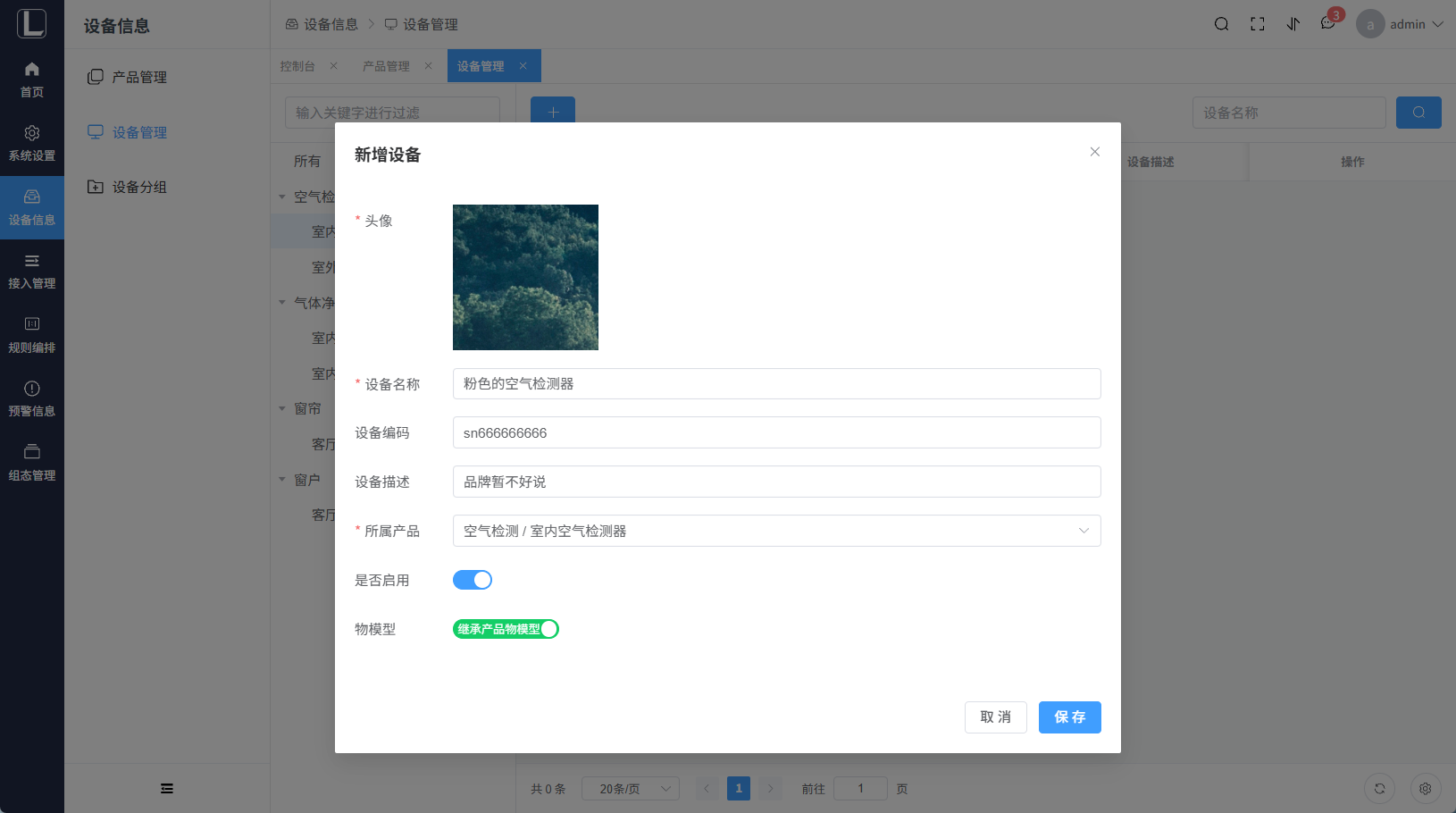

1、新建设备的时候，选择对应的所属产品，我这里建立了一个‘粉色的空气检测器’，

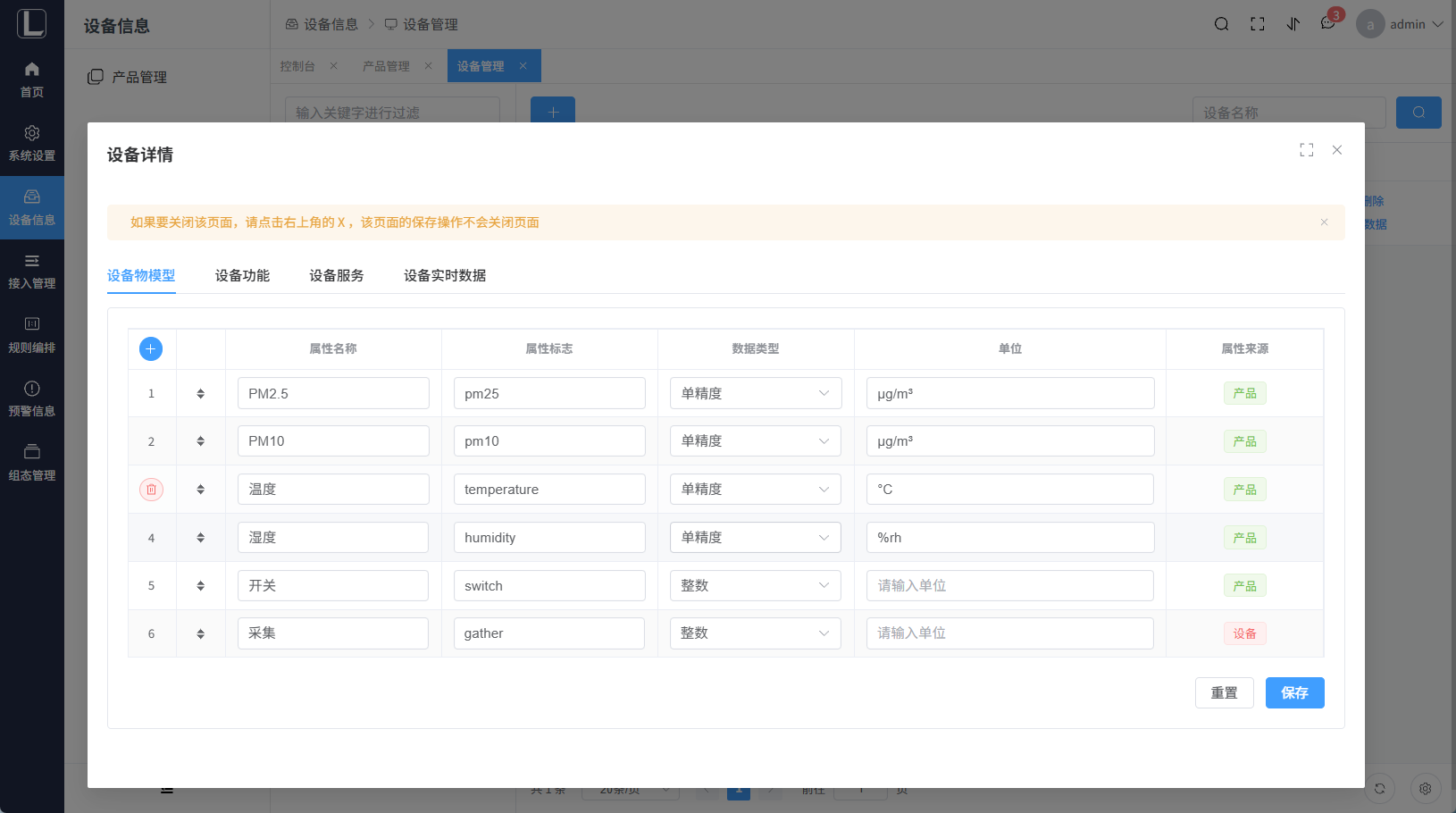

它所属的是‘空气检测/室内空气检测器’ 产品，并且继承了这个产品的所有物模型，如下图所示：

这里的物模型中，有来自产品的属性，以及自己定义的‘采集’属性。

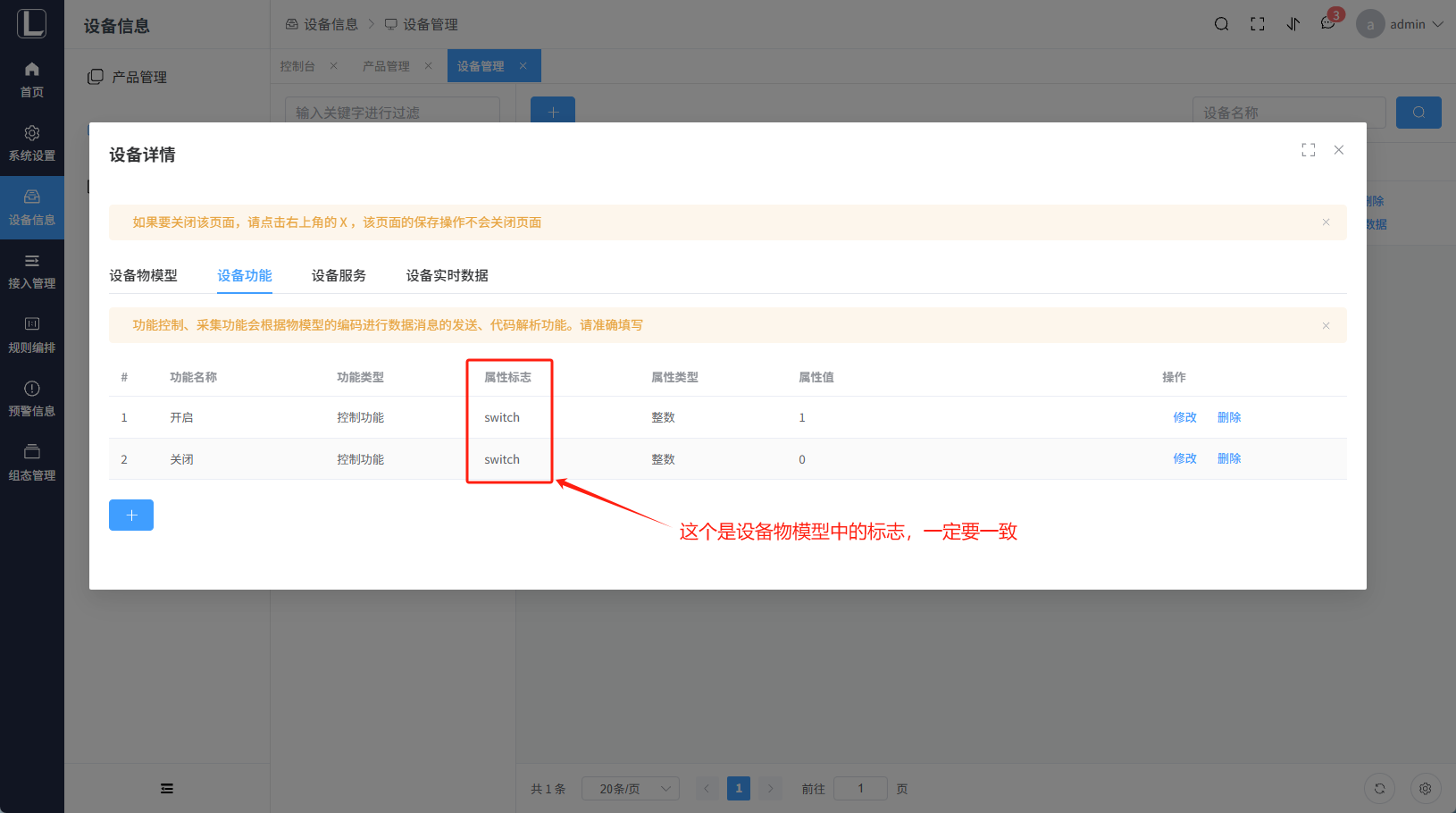

2、配置设备的功能，我这里是创建了两个，开启、关闭，如有必要也加上采集功能，如图所示：

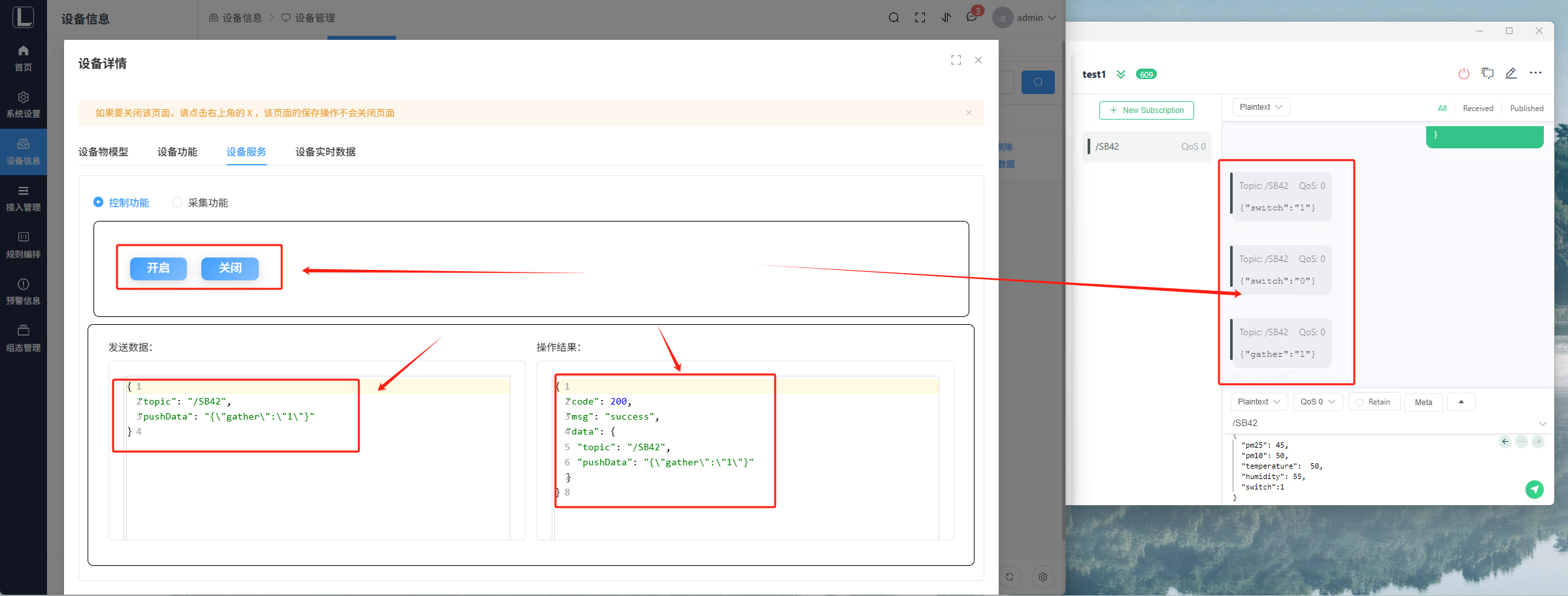

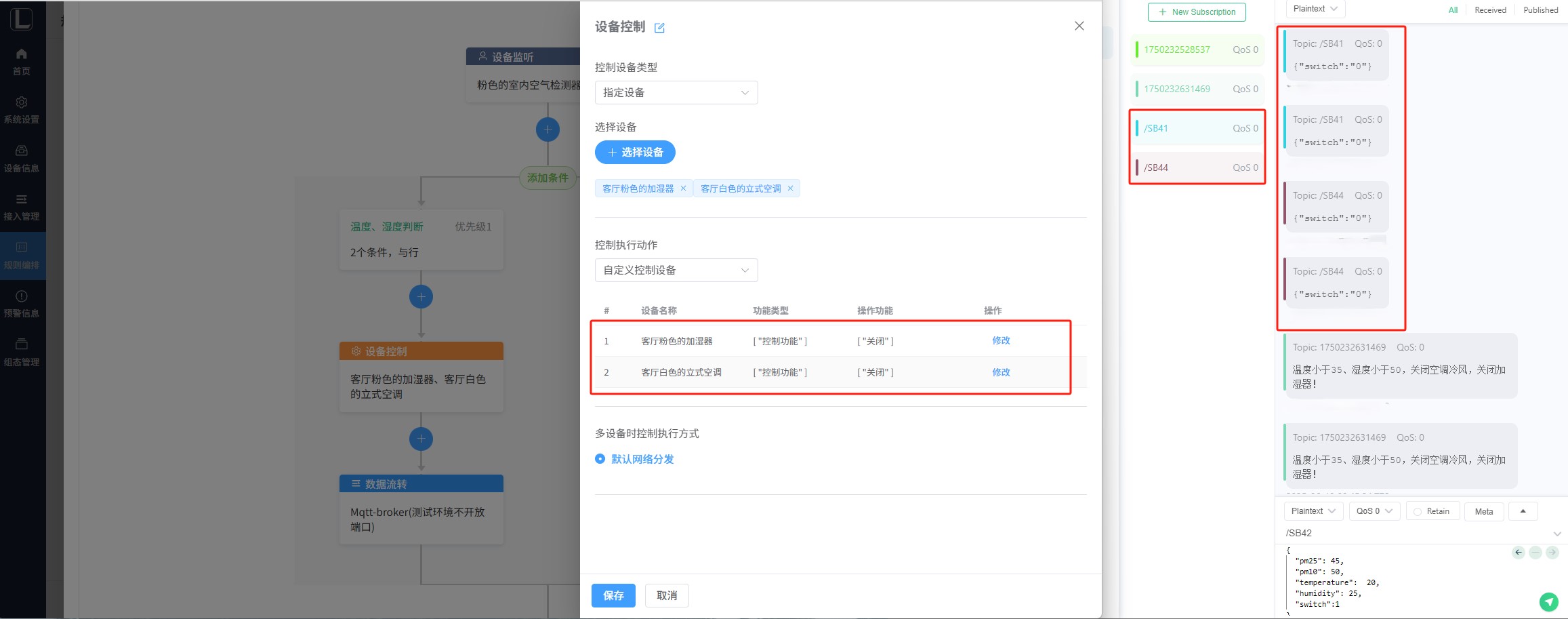

3、配置设备功能之后，会自动生成功能按钮，并且会自动生成功能对应的指令数据，点击会发送到对应的topic中，如下图所示：

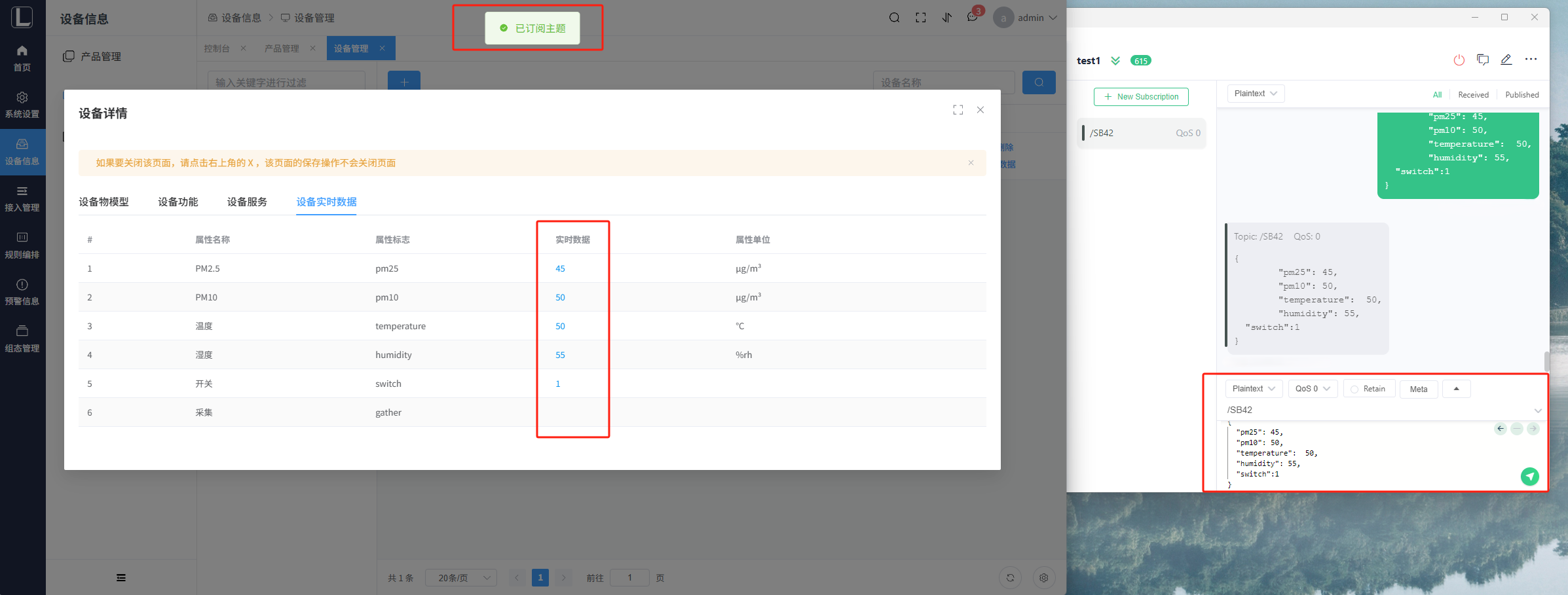

4、设备数据，设备数据分为两种，一种是实时数据，一种是历史数据，这里只展示实时数据，使用mqtt客户端（客户端是id为： sb+设备id，对应的主题是：/SB+设备id），然后将对应物模型的数据，以json的方式发送，页面会展示出来发送的实时数据，如下图所示：

# 3、新建分组

这里就不展示了，很简单

# 4、新建情景模式

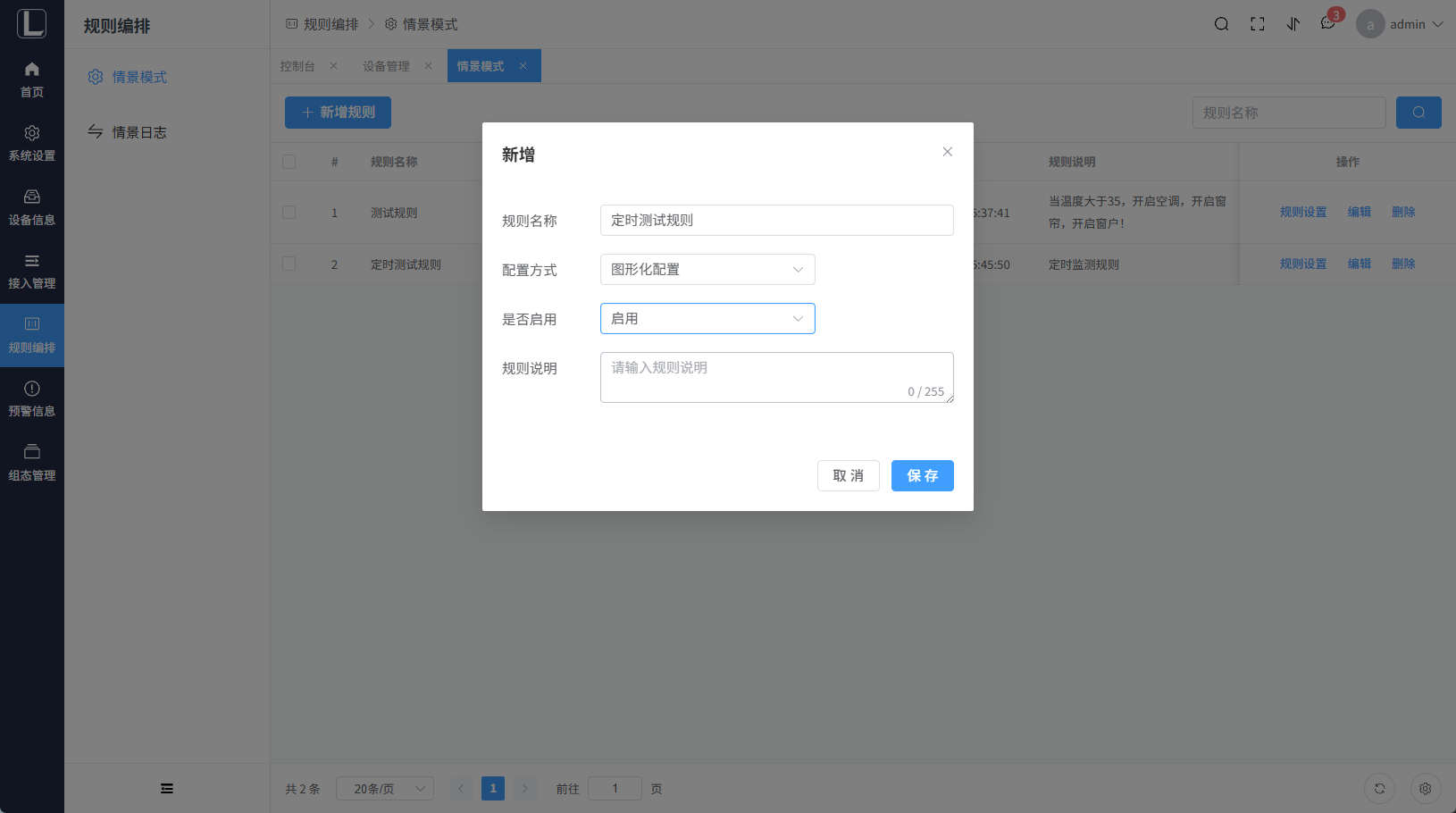

1、新建情景模式，

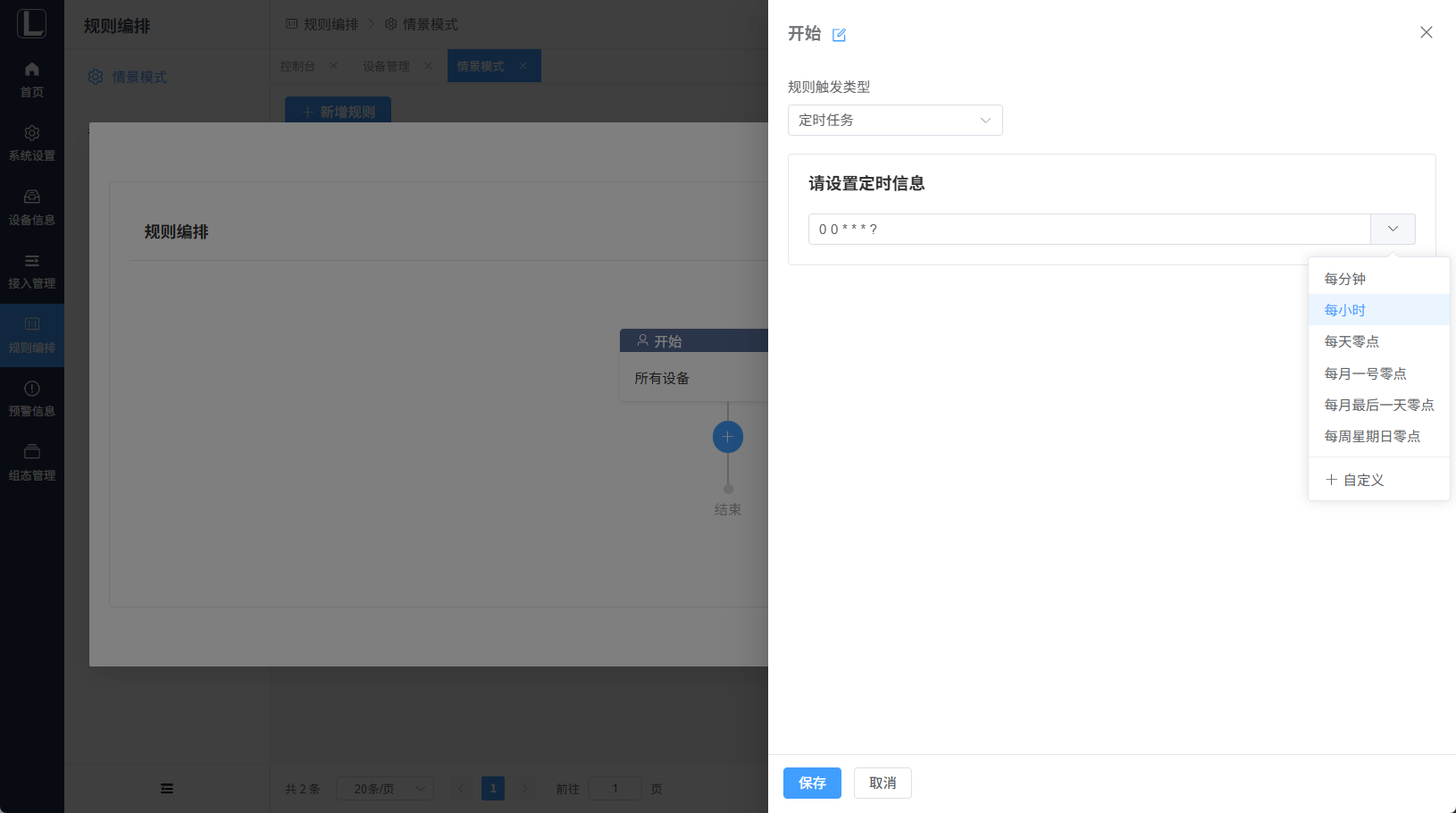

2、新建完成之后，进入规则设置页面，维护‘开始’节点，‘开始节点’支持定时触发与监听设备两种方式。如下图所示：

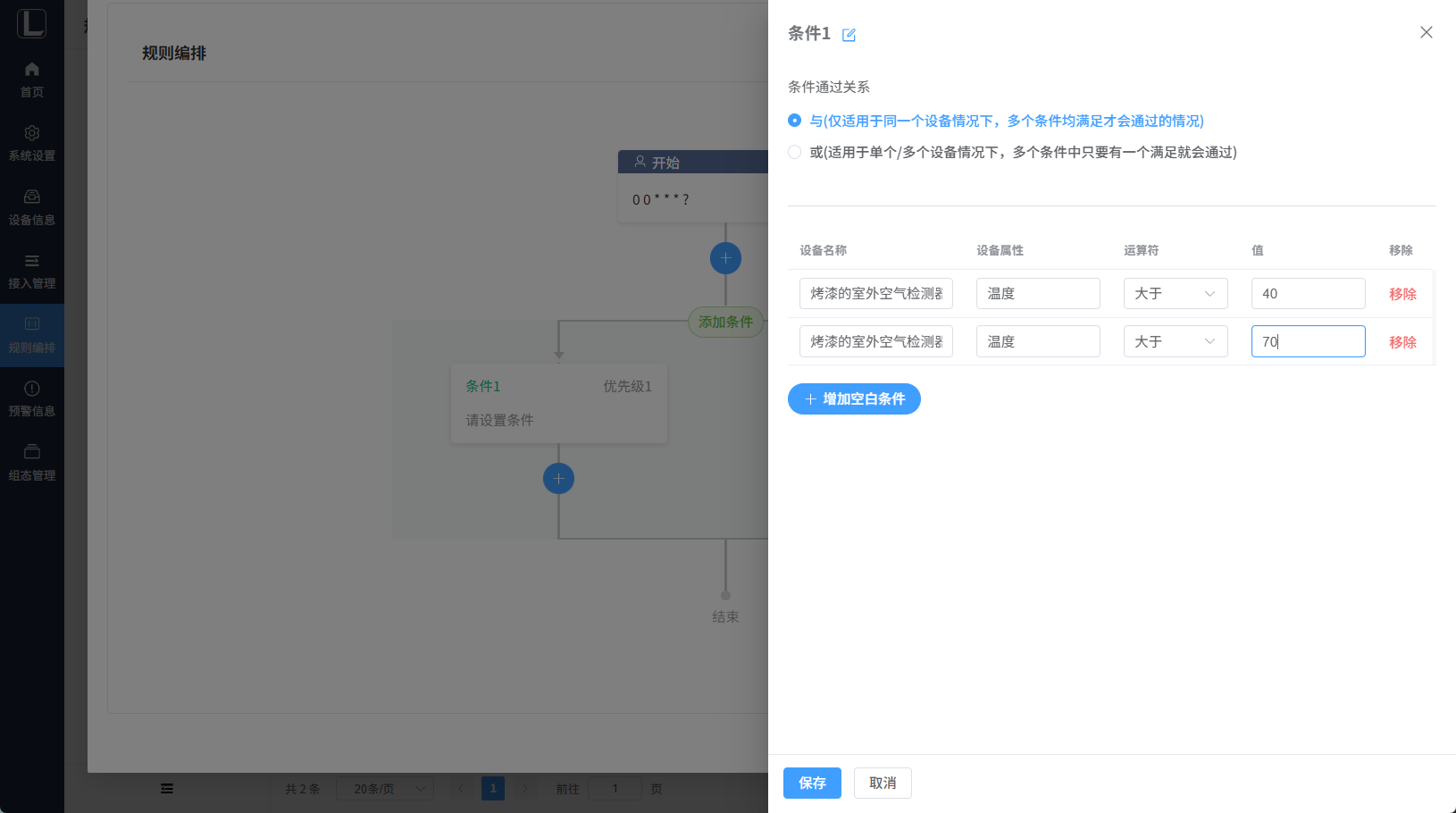

3、设置好开始节点之后，开始维护‘条件’节点，这里要特别说明：如果‘开始’节点是监听某个设备，则当设备上报数据的时候就会直接触发规则；如果设置的是定时触发，则当定时时间到了的时候就会触发规则，条件中判断了几个设备，则会根据这些设备的‘采集’功能，通过mqtt发送对应的‘采集’功能的数据（条件中有多少，发多少，采集后，等设备上报新的数据之后，才会进行触发）。

特别说明：当一个设备属于‘定时触发’和‘设备监听’规则的时候，配置文件中 rule-priority: listening，是可以设置为哪一种优先执行

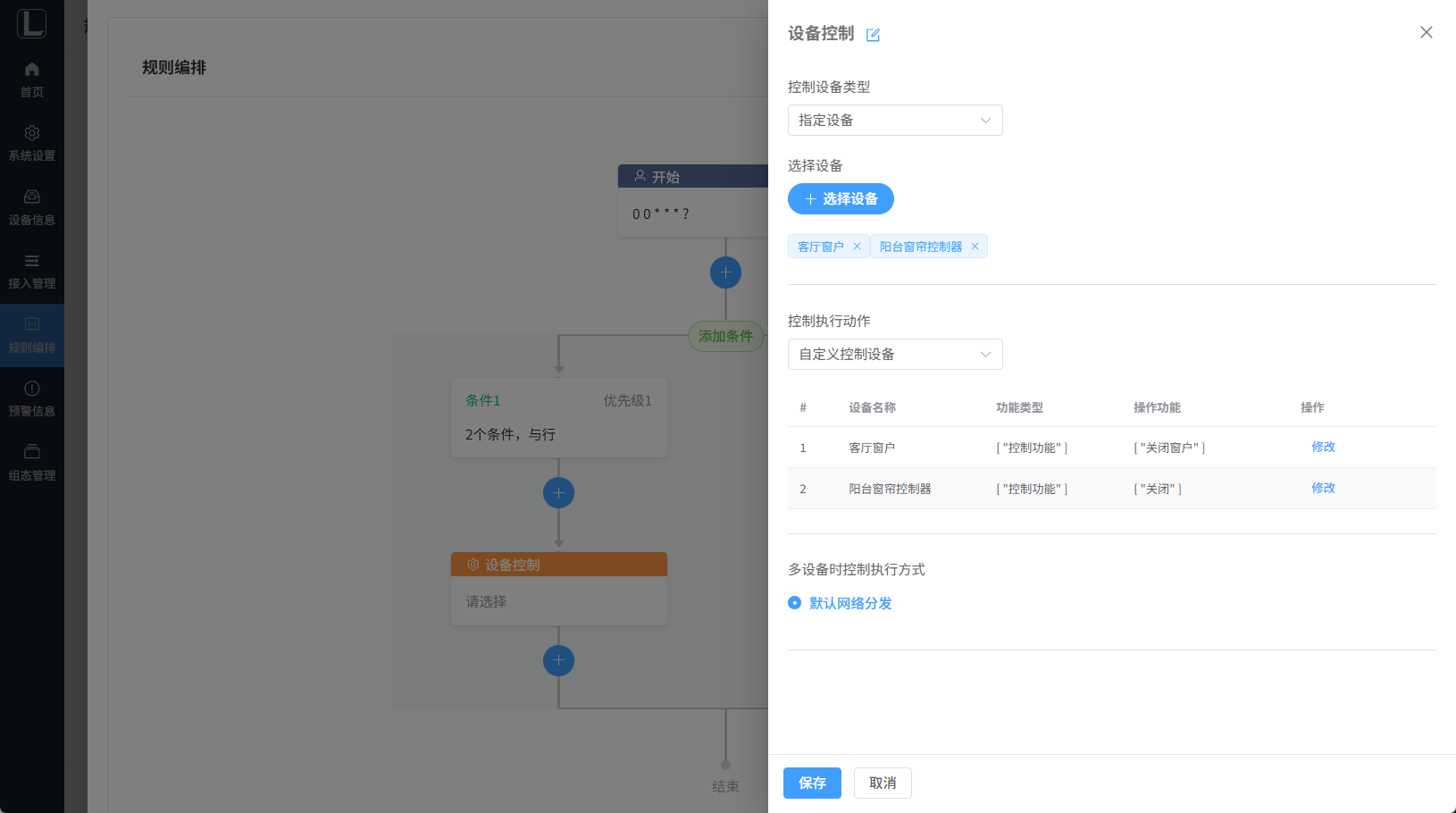

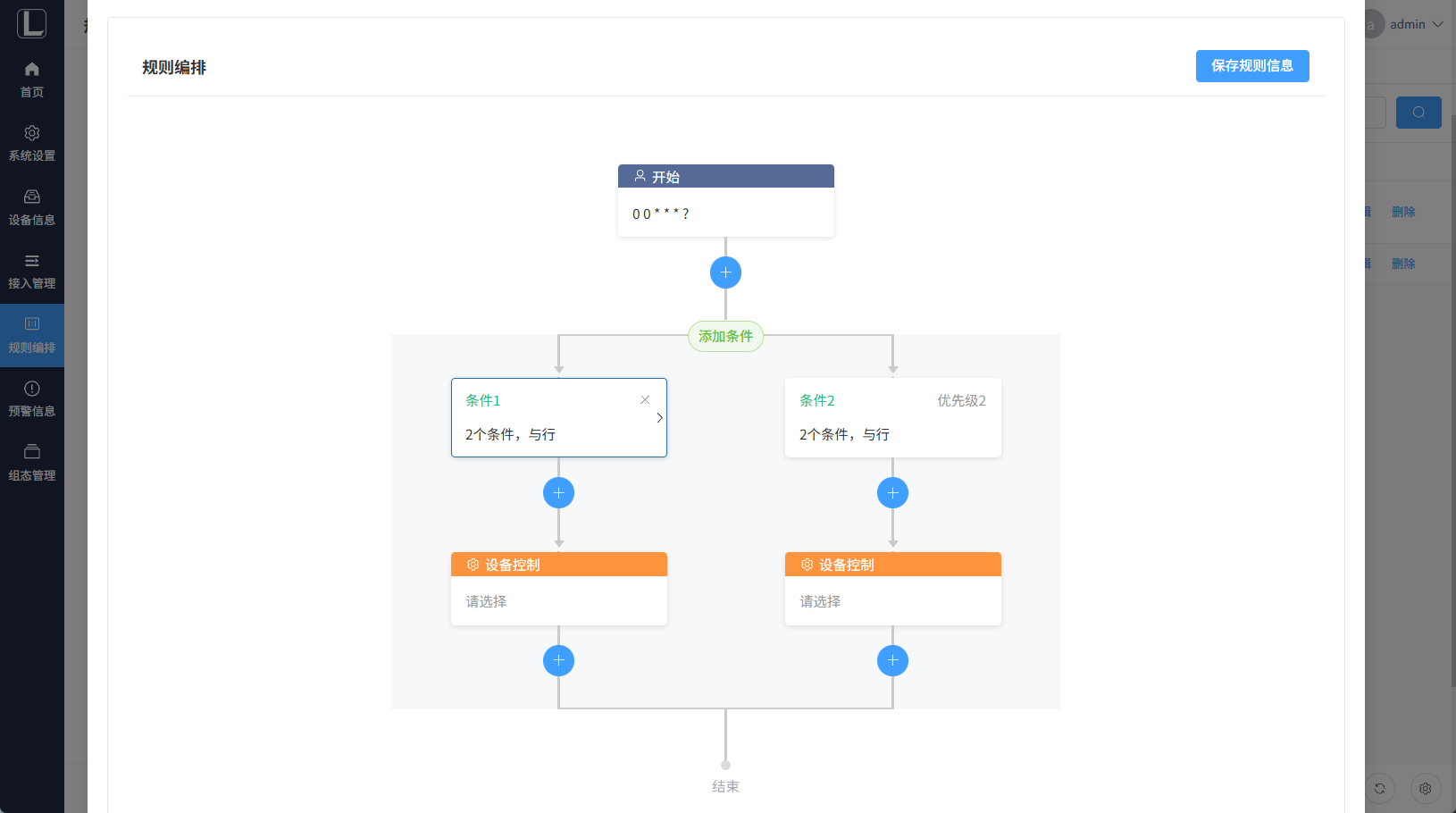

4、设置好条件之后，维护‘动作’节点，这里每个条件下面，只能维护一个动作节点。
